| Product Name: | small portable welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Podkreślić: | Obrotowa przenośna maszyna spawalnicza,1300 mm Mała przenośna spawarka,220 mm Mały przenośny spawacz |
||
Opis produktu
Przenośna maszyna do spawania punktowego wykorzystuje ciepło oporu wytwarzane przez prąd przepływający przez spawanie jako źródło ciepła do spawania pod ciśnieniem.Używane głównie do spawania punktów części stalowych o niskiej zawartości dwutlenku węgla w strukturze cienkiej płyty.
Przenośne maszyny spawalnicze są zazwyczaj zawieszone w powietrzu i podłączone do szczypów spawalniczych przez elastyczne kable.Szpilki spawalnicze przenośnej maszyny spawalniczej typu spot mają różne formy konstrukcyjne do wyboru, więc przenośna spawarka punktowa ma silną zdolność adaptacyjną do dużych części, które są niewygodne do przemieszczania, części o złożonych kształtach,lub elementów roboczych, które muszą być przymocowane do urządzenia do spawania punktowegoW spawaniu miejscowym nadwozia samochodów proces spawania miejscowego dla dużych pudełek blatowych ma szeroki zakres zastosowań i jest niezbędnym sprzętem spawalniczym.
| Pozycja/modele | Jednostka | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| moc w 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maksymalny prąd zwarcia | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Włókno wyładowania wtórnego | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| napięcie 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Odległość między ramionami | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Maksymalna siła na elektrodach | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Prędkość pracy | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Maks.bieg cylindru | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Maksymalna długość ramienia | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Wypływ sprężonego powietrza | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maksymalna grubość blachy ze stali miękkiej o minimalnej długości ramienia | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Z ramionami 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Z rękoma o maksymalnej długości | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maksymalny przewód krzyżowy | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Spadek ciśnienia wody chłodzącej | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Przepływ wody chłodzącej | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Odległość, kąt i długość ramienia spawalniczego mogą być wykonane zgodnie z życzeniami klientów.
Charakterystyka:
1Maszyna może obracać się o 360°, ponieważ gramofon jest skonfigurowany z łożyskami.
2. Niestandardowe szczypce spawalnicze, najdłuższe ramię spawalnicze wynosi 1300 mm, a najkrótsze 220 mm.
3Cylinder jest cylindrem ciśnieniowym, marki (SMC).
4Podczas spawania czas ogrzewania jest krótki, ciepło jest skoncentrowane i nie występuje łuk elektryczny, plamy iskry, szlamy spawalniczej, akumulacji spawania fuzyjnego i deformacji termicznej spawania.W dodatku, po innowacji maszyny spawalniczej, średnica układu ścieżki gazowej jest zwiększona, więc nie tylko wydajność spawania jest wysoka,ale także wygląd spawania jest piękny i jakość jest dobra.
Zasada działania
Przedmiot jest pod ciśnieniem i napędzany energią między górną i dolną elektrodą i jest spawany oporowo.
Jeżeli opór części spawalniczej wynosi R (Ω), prąd spawalniczy wynosi I (A), a moc w czasie wynosi t (sek), zgodnie z wzorem:Prąd I, przez który przechodzi materiał metalowy o określonej wartości oporu R w określonym czasie t, nagrzewa się z powodu oporu, a wytwarzane ciepło jest Q. Prąd oporu metalu jest używany do ogrzewania stopionego metalu, a następnie metal jest chłodzony, krystalizowany i połączony pod ciśnieniem.To się nazywa spawanie oporowe..
Ramię spawalnicze można dostosować
Przegląd struktury produktu
Ta seria spawarek składa się głównie z transformatora spawalniczego, układu obwodów gazowych (ciśnieniowania), układu obwodów wodnych (chłodzenia), szczypów spawalniczych,sterownik spawania oporowego i mechanizm ruchuW zależności od kształtu spawanego przedmiotu i warunków pracy spawarki, szczypce mają różne formy konstrukcyjne.

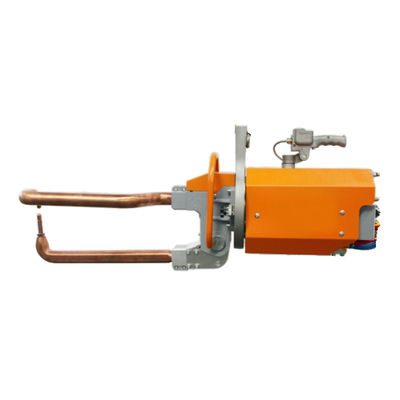

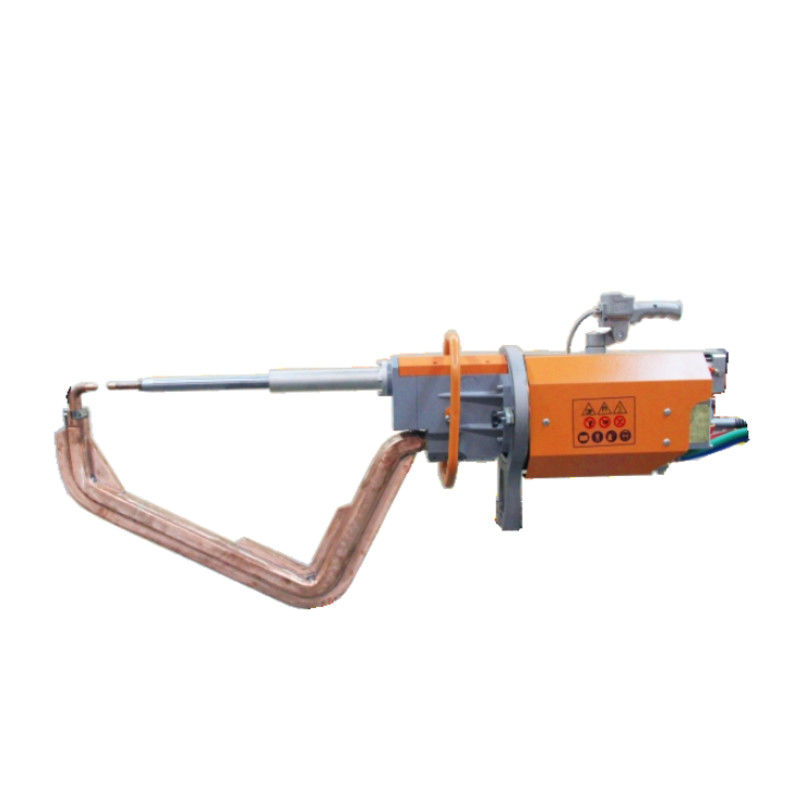

Maszyna spawalnicza typu X nadaje się do spawania w płaszczyźnie poziomej lub w pobliżu płaszczyzny poziomej, a maszyna spawalnicza typu C nadaje się do spawania w płaszczyźnie pionowej lub w pobliżu pionowej.Kształt szczypce spawalniczej może być zaprojektowany zgodnie z wymaganiami użytkownika.
Użycie i instalacja
Zastosowanie produktu
